Map 3D

map3d类型提供了3D地图的可视化，支持 ECharts 中map原有配置项的同时也加入了大量新的配置项。如果你之前使用过 ECharts 的map组件的话对下面的示例肯定不会陌生。

Simple Example

var option = {
    title: {
        show: true,
        text: 'Globe Visualization'
    },
    series: [{
        name: 'globe',
        type: 'map3d',
        // 底图配置
        baseLayer: {
            backgroundColor: '',
            backgroundImage: 'asset/earth.jpg',
        },
        // 表层（比如云层）配置
        surfaceLayers: [{
            type: 'texture',
            image: 'asset/clouds.png'
        }],
        // 地图绘制配置成只绘制轮廓线和标签
        itemStyle: {
            normal: {
                label: {
                    show: true
                },
                borderWidth: 1,
                borderColor: 'yellow',
                areaStyle: {
                    color: 'rgba(0, 0, 0, 0)'
                }
            }
        },
        // Empty data
        data: [{}]
    }]
}

Series Option

系列配置项, 通用部分详见 ECharts

mapType

mapType: 'world'

同 ECharts 中 map 的 mapType, 默认是 world。支持但是不建议使用其它非世界地图的类型。

mapLocation

mapLocation: {
    x: 0,
    y: 0,
    width: '100%',
    height: '100%'
}

同 ECharts 中 map 的 mapLocation，指定地球在视图中的位置。可以是绝对的像素坐标，也可以表示相对的百分比。

background

环境贴图，图片需要是一张全景图。示例 map3d_sun中就使用了下图作为星空背景。

flat

flat: false

是否使用平面地图。

flatAngle

flatAngle: 30

当开启平面地图模式的时候，该选项可以用来配置地图平面与屏幕平面的夹角。

hoverable

hoverable: false

clickable

clickable: false

selectedMode

selectedMode: false

区域选择模式，可以是多选'mutiple'，单选'single'，默认关闭

baseLayer

底层基本地图的绘制配置。

backgroundColor

backgroundColor: 'black'

底图背景色

backgroundImage

backgroundImage: 'none'

底图背景图片，覆盖在地图背景色上，可以是Image url，Image dom 或者 Canvas dom。

注意：WebGL 是不允许图片跨域加载的，所以如果是跨域的图片可能会报 tainted canvases may not be loaded 的错误。

quality

quality: 'medium'

底图贴图质量，即贴图的分辨率. 可选项：

'high'(4096 x 4096)

'medium'(2048 x 2048)

'low'(1024 x 1024)

也可以直接配置数值分辨率比如512。

heightImage

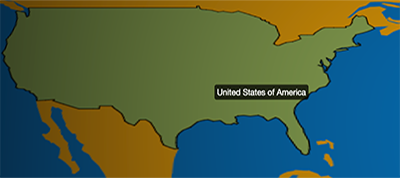

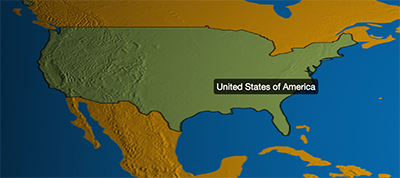

地表高度图，在启用光照后用来表现地表高度不同所产生的阴影。下面两张图分别是美国区域使用和未使用高度图的效果。

light

光照配置，见示例 map3d_sun

show

show: false

是否展现光照。

time

设置时间，用来计算日照的位置和角度。默认使用系统时间。

sunIntensity

sunIntensity: 1

日照强度, ECharts-X 使用 lambert shading 表现日照产生的明暗面。

ambientIntensity

ambientIntensity: 0.1

环境光照强度，有时候为了更清楚的展现地球暗面的信息，需要把这个值调高。

surfaceLayers

除了基于 ECharts map 的底层基本地图，map3d 可以分层绘制其它数据，比如风场的可视化。对于每一层有如下配置项:

name

层名称

type

层类型，可选项：

'texture' 普通从外部加载的纹理，可以选择该层的纹理图片，比如开头示例中的云层。

'particle' 粒子纹理，用来描绘向量场，例如风场和洋流。

distance

层的高度


仅在type:'texture' 时有效，指定外部加载的图片，可以是 url 或者 dom。

size

size: [2048, 1024]

层表面纹理的大小，默认为 2048 x 1024，注意部分用户环境的 GPU 不支持大于 2048 的纹理。

particle

仅在type:'particle' 时有效，需要浏览器支持浮点纹理扩展，除了移动端因为硬件的限制，目前绝大部分的PC浏览器都是支持的。

particle 的配置项如下

名称	默认类型	默认值	描述

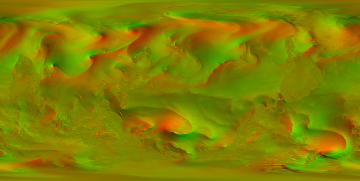

vectorField	Array \| HTMLImageElement \| HTMLCanvasElement	无	粒子的速度向量场。向量场有两种表示方法，可以是一个二维矩阵的数组，行表示从经度 -180 到经度 180，列表示从纬度 -90 到纬度 90，数组每一项为向量场的速度，可以是一个`[x, y]`数组，或者是一个`{x: x, y: y}`对象。x, y的值都需要归一化到 -1 到 1。除了二维矩阵，向量场也可以使用一个图片表示，例如下面 Fig2 就是一张风速的向量场图片。
color	String	`'#fff'`	粒子颜色
sizeScaling	number	`1`	默认粒子大小从 0 到 1（取决于速度的大小），sizeScaling 描述粒子的缩放系数，例如 sizeScaling 值为 7 的时候粒子的大小就是 0 到 7。
speedScaling	number	1	速度缩放系数
number	number	`65536`	粒子数目，默认为`256 x 256`即`65536`。
motionBlurFactor	number	`0.99`	动态模糊系数，动态模糊效果会保存上一帧的图片乘上透明度系数即 motionBlurFactor 再与当前帧的图片混合。该系数越大则粒子运动的尾迹越长。

具体的示例可以参见风场的可视化示例

roam

鼠标漫游配置

autoRotate

autoRotate: true

地球是否开启自动旋转，flat: false时有效。默认开启。

autoRotateAfterStill

autoRotate: 3

在鼠标未操作地球一段时间后会开启自动旋转，autoRotate: true时有效。默认为3s。

focus

初始化镜头聚焦的区域名称，比如需要停留到中国上空时，可以配置为 focus: 'China'。

zoom

zoom: 1

初始化的缩放大小。

minZoom

minZoom: 0.5

最小缩放值

maxZoom

maxZoom: 1.5

最大缩放值

preserve

preserve: true

是否在每次 setOption 后保留之前的鼠标操作状态。
